無停電電源装置(UPS)

無停電電源装置とは、予期せぬ停電や、電源の入力異常が発生した際に、電源を供給する負荷機器に対し、
一定時間電力を供給し続けることで、機器やデータを保護することを目的とした装置です。
昨今の災害を背景に家庭そして企業においても不意の停電時に様々な機器の中断防止への関心が高まっています。
私たちの製品は、家庭、ビジネスの様々なシーンでお客様の大切な「情報」「安全」「通信環境」「生産性」などをサポートします。

標準ラインナップ

小型無停電電源装置

出力ラインナップ

  • タワー: 1KVA~10KVA
  • ラック: 1KVA~10KVA

用途

  • 情報通信ネットワーク/通信システム
  • ADM /ATM
  • 消防設備
  • 医療機器システム
  • OA/CAD/CAM
  • 監視/防災/セキュリティシステム
  • ビル管理システム
  • サーバールーム

仕様

型式 タワー SPL-113 SPL-123 SPL-133 SPL-163 SPL-114
ラック SPL-113U SPL-123U SPL-133U SPL-163U SPL-114U
定格出力容量 1KVA 2KVA 3KVA 6KVA 10KVA
ラック 88% >92%
交流入力 定格電圧 &許容範囲 単相2線 100V ; +25% ~–20% 単相2線 200Vまたは
3相3線 200V ; +25% ~ -20%
周波数& 許容範囲 50Hz or 60Hz自動認識; ±4Hz
入力力率 ≧0.99(定格運転時)
波形歪率 ≦6%
交流出力 定格電圧& 定格周波数 単相2線 100V ; 50Hz or 60Hz 単相2線 200Vまたは
3相3線 200V ; 50Hz or 60Hz
精度 電圧 ± 1%;周波数 ± 0.2Hz
波形 純正弦波 / クレストファクター=3
力率 0.8 (Option 0.9~1.0)
波形歪率 ≦2% @線形負荷 ; ≦6% @整流器負荷100%
切換時間 無瞬断(同期時)
蓄電池 タイプ 制御弁式鉛蓄電池
バックアップ時間 5~10分 @ 25℃/初期値(バックアップ時間と増設バンクの組み合わせ)
充電方式・時間 インテリジェント充電方式, 0%から90% 容量回復に4時間
交換方式 モジュラー式およびホットスワップ交換対応(交換時給電継続)
電池テスト LCD制御パネルにて設定可能
保護機能 短絡、過充電、過放電、バッテリ異常温度
操作表示 LED バイパス運転, インバータ運転, バッテリ運転, および UPS 故障 (6KVA以上のみ)
LCD 入力/出力 : 電圧/周波数, バッテリ残容量 and 負荷率, および UPS エラーメッセージ
警報 放電 : 1 Beep/4 sec , 低バッテリ : 1 Beep/ sec , 過負荷 : 2 Beeps/ sec , 異常 : Alarm Beeps
外部インターフェース 標準 USB/ RS-232 Port/ インテリジェントスロット
オプション インテリジェントスロット :RS-232/USB/SNMP/AS-400/ModBus, etc
機能 交換方式 モジュラーデザインによる簡単交換と簡単修理対応
精度 電圧 ± 1%;周波数 ± 0.2Hz
電池起動 交流入力なしでの起動可能(LCD設定)
過負荷耐量 101%~110% 10分 ; 111%~130% 1分 ; 131%以上 即時 ;バイパス運転に自動切換 , 過負荷状態解消後にインバータ運転に自動復帰
警告 ブザー音および LCD/LED 表示にて
過負荷耐量 負荷状態、周辺温度状態にて自動制御
外部絶縁 入力側アース、出力側アースとの絶縁性能向上のためトランス追加が可能(オプション)
省エネモード あり:電力消費をカットし効率97%までアップ 対応なし
保護機能 出力短絡, UPS漏電, 入力雷インパルス, 異常温度上昇, 過負荷, RJ45サージ
その他 ビルトインインテリジェントチャージャー
Web/SNMP SNMPインターフェースによる UPSリモート管理
サポートOS Windows2000/2003/XP/Vista/2008, Windows 7/8, Windows Server 2012 , Linux, Unix, and Mac
騒音 ≦50dBA ≦55dBA ≦58dBA
使用環境 0℃~40℃;0%~90%(結露なし)
外形寸法(UPS本体)W-H-D 1k–438x410x88, 2k–438x510x88, 3k–438x630x88 438x552x88 438x601x132
外形寸法(増設バッテリ)W-H-D 1k–438x410x88, 2k–438x510x88, 3k–438x630x88 438x735x88 438x605x132



設備用 無停電電源装置

出力容量

  • タワー型 / ラック型 10KVA

バックアップ用途

  • パソコン&周辺機器向け
  • POS機器/ ATM/ ADM向け
  • 通信機器/ 消防施設向け
  • 放送局機器向け
  • 防災システム向け
  • 医療機器向け
  • ネットワーク機器向け
  • サーバルーム向け
  • 高精度測定器向け

機能

  • IGBTインバータ方式
  • 安定した高品質正弦波出力
  • IGBTコンバータによる入力力率 = 1
  • 無瞬断切替(バイパス/インバータ、停電/復電)
  • LCDパネルでの情報表示
  • 省電力のためのECOモード機能
  • 交流入力なしでのバッテリ起動
  • インテリジェントプロセッサ搭載
  • 各種保護機能(異常温度検出、短絡、ほか)
  • 高度なパワーマネージメントソフトウェア
  • 各種通信ポート装備
  • ホットスワップ対応のモジュール設計

仕様

型式 タワー / ラック SPA-214 SPA-314
定格出力容量 10KVA
総合効率 94%
交流入力 定格電圧&許容範囲 190/110V or 208/120V or 380/220V(3相4線) ; +25% ~ -20%
周波数範囲 40Hz ~ 70Hz
入力力率 ≧0.99
波形歪率 ≦5%
交流出力 定格電圧&定格周波数 200V (単相2線) or 200/100V (単相3線),または他のオプション対応可;50Hz or 60Hz 380/220V(3相4線), または他のオプション対応可;50Hz or 60Hz
精度 電圧 ± 1% ; 周波数 ± 0.1Hz
波形 純正弦波 / クレストファクター3 : 1
負荷力率 0.8
波形歪率 ≦ 2 % @ 線形負荷 ; ≦ 3 % @ 非線形負荷
切換時間 無瞬断
蓄電池 タイプ 制御弁式鉛蓄電池
精度 電圧 ± 1% ; 周波数 ± 0.1Hz
バックアップ時間 5~10mins @ 蓄電池容量による
充電時間 インテリジェント充電方式, 0%から90% 容量回復に9時間
交換公式 モジュール方式、およびホットスワップ交換対応(交換時給電継続)
電池テスト LCD 制御パネルにて設定可能
保護機能 短絡 / 過充電 / 過放電 / 異常温度上昇
操作表示 LED バイパス給電, インバータ給電, バッテリ給電, および UPS 異常
LCD UPS 状態表示 および 動作設定 入力 / 出力 : 電圧 / 周波数, バッテリ and 負荷 : バッテリ残容量% / 負荷%, および UPS エラーメッセージ
警報 バッテリ給電 : 1 回/4 秒, バッテリ低電圧 : 1 回/秒, 過負荷 : 2 回/秒, 異常発生: 連続
通信機能 標準 USB / インテリジェント スロット
オプション インテリジェント スロット : RS-232 / USB / SNMP / AS-400 / ModBus, ほか
機能 モジュール構造 簡単交換および修理のためのモジュール構造設計
電池起動 交流入力なしでのバッテリからのUPS起動
冗長 2つ以上のUPSユニットまたはモジュールがインストールされ、同じ設定の場合に互いに並列運転動作となる。 何らかの理由でUPS /モジュールの1つに障害が発生したり、サービスを停止した場合、他のUPS /モジュールにより、負荷に問題なく電力を供給し続ける能力がある。
過負荷耐量 101% ~ 110% 30 分 ; 111% ~ 130% 5 分 ; 131% ~ 150% 10 秒 ; 151%以上 即時,バイパス給電に自動切換、過負荷状態解消後にインバータ給電に自動復帰
警告 ブザーおよび LCD / LED 表示にて。
ファン 負荷状態、周辺温度状態にて自動制御(省電力、ノイズ低減)
外部絶縁 入力側アース絶縁性能向上のためトランス追加(オプション)
ECOモード 電力消費および電気消費コストをカットし効率 97% までアップ
保護機能 出力短絡 / UPS 漏電 / 入力雷インパルス / 異常温度上昇 / 過負荷 / RJ45 サージ
Web / SNMP SNMP インターフェースによる UPS リモート管理
サポートOS Support Windows2000 / 2003 / XP / Vista / 2008, Windows 7 / 8, Windows Server 2012 / Linux / Unix / Mac
騒音レベル @ 1M <55dBA
使用環境 0℃~40℃;0%~90%(結露なし)
外形寸法 DxWxH(mm) 615 X 418 X 132 [3U]
重量 (kg) 22



アウトレット型 無停電電源装置

出力容量

  • 550VA/300W

バックアップ用途

  • パソコン
  • POS機器
  • 通信機器
  • 防災機器
  • AV機器
  • Fax機器
  • ネットワーク機器

機能

  • 外付けタイプ
  • 5V 1A USB 充電ポート (★専用)
  • 交流入力なしでのバッテリ起動
  • 壁取付可能
  • インテリジェントプロセッサ搭載
  • 各種保護機能(異常温度検出、短絡、ほか)
  • 高度なパワーマネージメントソフトウェア

仕様

型式 SPO-1551
定格出力容量 550VA / 300W
総合効率 95%
総合効率 定格電圧&許容範囲 100V(単相2線) ; +30% ~ -5%
周波数&許容範囲 50Hz or 60Hz(自動認識)
交流出力 定格電圧 100V(単相2線)
定格周波数 50Hz or 60Hz
精度 電圧 ± 10% ; 周波数 ± 1Hz
波形 疑似正弦波
負荷力率 0.6
切換時間 <10ms
蓄電池 タイプ 制御弁式鉛蓄電池
バックアップ時間 >2mins @ 100% 負荷 ; >5mins @ 50% 負荷 ; >10mins @ 25% 負荷
充電時間 インテリジェント充電方式, 0%から90%容量回復に8時間
表示 LED 商用入力正常, バッテリ給電, バッテリ低電圧, UPS異常
警報 バッテリ給電 : 1 回/10秒, バッテリ低電圧 : 1 回/秒, 過負荷 : 2 回/秒,異常発生 : 連続
通信機能 標準 USB
機能 電池起動 交流入力なしでバッテリからのUPS起動
警告 ブザーおよび LED 表示にて
USB 充電ポート 5V 1A USB 充電ポート: 毎日の簡単充電に便利
出力コンセント UPSコンセント: 4個 サージ防止機能付きスルーコンセント 4個
保護機能 出力短絡 / UPS 漏電 / 入力インパルス / 異常温度上昇 / 過負荷
その他 インテリジェント充電器内蔵, 充電時間を 50% 短縮
Can automatically start up after the utility power is restored.
サポートOS Windows2000 / 2003 / XP / Vista / 2008, Windows 7 / 8,
Windows Server 2012 / Linux
騒音レベル @ 1M <40dBA
使用環境 0℃~40℃;0%~90%(結露なし)
外形寸法 · DxWxH(mm) 260 X 148 X 94.1
重量 (kg) 3.1

カスタム製品

カスタム製品の設計・製造、承ります。ご相談下さい。

主な実績

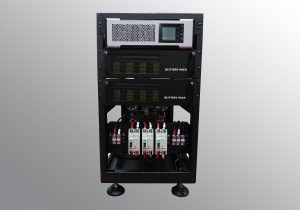

  • 産業用(カスタム)無停電電源装置
